Je ťažké si predstaviť moderný svet bez zvárania. Aj v každodennom živote je potrebné z času na čas vykonať nejaké zváračské práce. Na uľahčenie procesu zvárania nehrdzavejúcej ocele alebo farebných kovov je potrebný oscilátor.

Toto zariadenie môže zapáliť elektrický oblúk bez kontaktu s povrchom dielca a udržať spaľovanie potrebné na zváranie. Pre potreby domácnosti nie je potrebné kupovať priemyselný produkt, pretože je celkom možné zostaviť oscilátor vlastnými rukami v domácnosti alebo v malej dielni.

Princíp činnosti oscilátora

Pri zváraní, kde ide o neželezné kovy, sa zvyčajne používajú zariadenia s argónovým oblúkom, pri ktorých volfrámové elektródy roztavujú okraje a vytvárajú druh kúpeľa. Hliníkový materiál a nehrdzavejúca oceľ sú šité, keď je menič zdrojom napätia a prúdu.

V každom prípade sa pozoruje rovnaký problém - počiatočné zapálenie oblúka. Pri práci s neželeznými kovmi sa elektróda poklepáva na povrch, čo má za následok praskliny a stopy, ktoré si vyžadujú ďalšie spracovanie. Oscilátor je to, čo potrebujete na zváranie argónom.

Ak je kovový plech tenký, potom pri práci pri nízkych prúdoch oblúk neustále zhasne. Jeho opakované a neustále vzrušenie si vyžaduje pracovný čas. Na zabránenie takýmto situáciám je potrebný aj oscilátor.

Zostava týchto zariadení sa môže líšiť, ale všetky sú potrebné na vyvolanie zváracieho oblúka medzi elektródou a obrobkom vo vzdialenosti asi päť milimetrov. Medzi zdroj prúdu a horák s volfrámovou elektródou je umiestnený oscilátor.

Princíp činnosti spočíva v zmene vstupného napätia na vysokofrekvenčné krátke impulzy. Tieto impulzy sa pripočítavajú k zváraciemu prúdu a aktívne sa podieľajú na zapaľovaní. Takýto oscilátor môžete pre menič zostaviť vlastnými rukami.

Tieto zariadenia môžu byť napájané striedavým alebo jednosmerným prúdom a zvyšujú tak hodnotu napätia, ako aj frekvenciu elektrického prúdu. Ak je na vstup zariadenia privedené napätie 220 V pri prúdovej frekvencii 50 Hz, výstup bude produkovať napätie 2 500 až 3 000 V pri frekvencii 150 000 až 300 000 Hertzov. Výsledné impulzy trvajú desiatky mikrosekúnd.

Menovitý výkon týchto zariadení je približne 250 - 350 wattov.

Funkčný diagram

Technické vlastnosti každého zariadenia závisia od jeho konštrukcie a vlastností prvkov v diagrame. Jednotka sa v zásade skladá z týchto prvkov:

  • Oscilačný obvod. Je zostavený z indukčnej cievky a kondenzátora. Cievka je sekundárne vinutie vysokofrekvenčného transformátora. Okruh sám vytvára potrebné iskry.
  • Prepätia.
  • Cievky tlmivky. Ich počet sú dve jednotky.
  • Vysokofrekvenčný zosilňovací transformátor. Konvertuje parametre vstupného napätia na vysokofrekvenčné oscilácie.

Prístroj obsahuje aj pomocné elektrické časti, ktoré sú zodpovedné za bezpečné používanie jednotky. Jedná sa o ochranný kondenzátor, ktorý chráni pracovníka pred úrazom elektrickým prúdom a poistkou.

Poistka musí byť aktivovaná počas skratu a poruchy kondenzátora.

Vstupné napätie prechádzajúce vinutím zosilňovacieho transformátora prechádza oscilačným obvodom a začína nabíjať kondenzátor. Potom, čo sa nabije na požadovanú kapacitu, dôjde k vybitiu a dôjde k poruche. Porucha spôsobuje skrat oscilačného obvodu, v dôsledku čoho sú rezonančné vibrácie excitované. Vysokofrekvenčný prúd generujúci tieto kmity dosahuje ochranný kondenzátor a vinutie cievok do zvarového oblúka.

Ochranný kondenzátor voľne vysiela vysokofrekvenčný prúd, ktorý má tiež veľkú hodnotu napätia. Tento blokovací kondenzátor však nedokáže prejsť nízkofrekvenčný prúd, pretože má veľký odpor. Táto vlastnosť bráni prechodu nízkofrekvenčného prúdu zváracím zariadením a predstavuje spoľahlivú ochranu proti skratom.

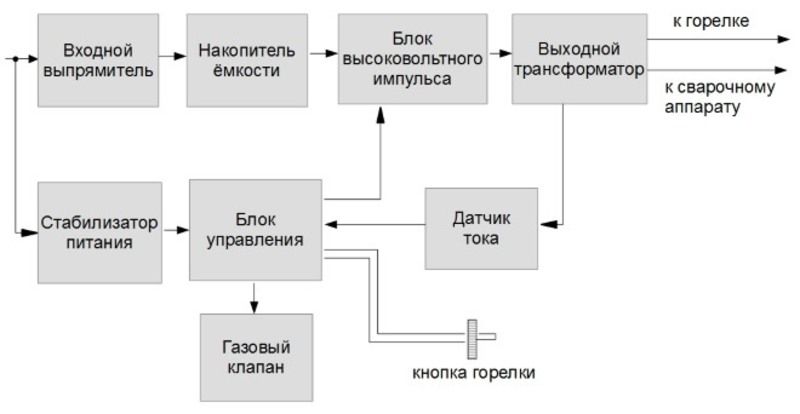

Postup zvárania

Napriek určitým rozdielom v montáži sa použitie zariadení tejto triedy riadi jedným scenárom. Môžete si predstaviť postupnosť zariadenia:

  • Zvárač na horáku stlačí tlačidlo Štart.
  • Vstupný usmerňovač prijíma napätie zo siete, usmerňuje ho a posiela do meniča.
  • Uzol úložného priestoru sa nabíja.
  • Po činnosti akumulačného kondenzátora sa impulz uvoľní.
  • Impulz sa privádza do vysokofrekvenčného transformátora a konvertuje sa na vysokonapäťový impulz.
  • Súčasne sa aktivuje plynový ventil a argón opúšťa komoru obsahujúcu argón.
  • Po krátkom výboji prúdu sa oblúk zapáli v plynovom oblaku a začne sa proces zvárania.
  • Keď zvárací prúd začne pracovať so silou presahujúcou päť ampérov, pulz klesá. Existuje proces zvárania s hodnotami nastavenými na zariadení. So stratou kontaktu vzniká ďalší impulz na oživenie oblúka.
  • Po ukončení zvárania proces dokončí proces.

Ak robíte horák argónom vlastnými rukami, jeho dizajn sa dá zjednodušiť a zariadenie sa stane poloautomatickým zariadením. V takom prípade, ak sa proces zvárania náhodne ukončí, je potrebné ručne zapnúť bezkontaktné zapaľovanie stlačením tlačidla „Štart“.

Druhy oscilátorov

Zariadenia tohto typu môžu byť v závislosti od typu práce krátkodobé alebo trvalé. Oscilátory sa teda delia na:

  • Zariadenia na nepretržitú prevádzku.
  • Zariadenia s pulzným výkonom.

Pri zváraní tenkých listových materiálov je vhodnejšie zariadenie na nepretržité pôsobenie, pretože zapálenie sa vykoná okamžite po privedení na obrobok. Počas procesu zvárania bude spaľovanie hladké a stále udržiavané. Výsledkom je čistý a čistý šev.

Z bezpečnostných dôvodov sa odporúča sériové pripojenie zariadenia. Ak je k dispozícii paralelné pripojenie, musí byť nainštalovaná ochrana napätia. Pri práci s hliníkom, ktorý sa vykonáva výlučne na striedavý prúd, sa používajú impulzné zariadenia.

Domáce zhromaždenie

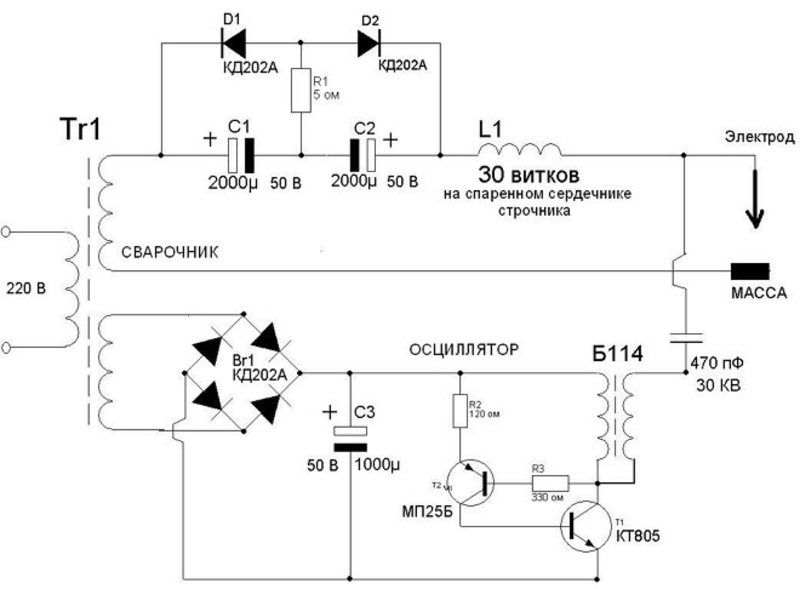

Na zostavenie argónového zváracieho zariadenia do meniča sa najčastejšie používa spoločná a nekomplikovaná schéma.

V tomto obvode je hlavným prvkom stupňovitý transformátor. Je to on, kto zvyšuje hodnotu štandardného napätia na 3 000 voltov. Najproblematickejším uzlom v zostave tohto zariadenia je zvodič, ktorý vytvára silnú iskru. Zvodič a induktor poskytujú hlavnú vec - vytvárajú rozpadajúce sa vysokofrekvenčné impulzy, ktoré zapaľujú oblúk a udržujú rovnomerné horenie. Cievka a iskrová medzera spolu s blokovacím kondenzátorom tvoria zostavu oscilačného obvodu.

Domáce zariadenia sa môžu vyrábať aj dvoma rôznymi spôsobmi. Môžu byť pulzné alebo kontinuálne. Zariadenia, ktoré používajú princíp nepretržitej prevádzky, sú menej účinné a je potrebné do ich návrhu zahrnúť blok na ochranu napätia. Pulzné zariadenia sa považujú za lepšie, pohodlnejšie a produktívnejšie.

Hlavnou časťou riadiaceho uzla je tlačidlo. Vykonáva dve funkcie: zapnutie iskrovej medzery a riadenie dodávky ochranného plynu do oblasti zvárania. Primárne údaje pre vlastnú montáž sú podrobné odpovede na nasledujúce otázky:

  • Použitie na hliník alebo nehrdzavejúcu oceľ.
  • Druh elektrického prúdu - striedavý alebo konštantný.
  • Aké napätie je k dispozícii.
  • Na aký výkon bude zariadenie určené.
  • Aká je veľkosť sekundárneho napätia.

Časti sú zostavené na obdĺžnikovej doske. Vľavo je zvyčajne vysokofrekvenčný transformátor, riadiaca jednotka a bezpečnostná jednotka. V strednej časti je logické umiestniť iskrovú medzeru s kondenzátorom oscilačného obvodu a blokovacím kondenzátorom. Ten sa na ceste k zváraniu stáva prekážkou nízkofrekvenčného prúdu. Priestor napravo zostáva pre škrtiacu klapku.

Transformátor je vybraný na základe potrieb veľkosti prúdu v sekundárnom vinutí. V tomto prípade je lepšie induktor zdvojnásobiť. Napätie a prúd sú potom stabilnejšie a ochrana zariadenia je spoľahlivejšia. Obrysy sa navzájom podobajú a pozostávajú z:

  • Kondenzátor, ktorého napäťová rezerva v prvej časti musí byť najmenej 500 V a 5 až 6 kV za druhú. Kapacitancia prvého kondenzátora by mala byť aspoň 0, 3 mF a druhá až 1 mF.
  • Varistor s napätím v sekundárnom vinutí asi 90 - 100 V (pre prvý stupeň) a až 140 - 150 V v druhom vedení.
  • Tlmivky. Obidve cievky majú feritové jadro s medeným drôtom ovinutým okolo neho s prierezom asi 20 milimetrov štvorcových so vzdialenosťou najmenej 0, 8 milimetra. V prvej kaskáde je počet zákrut od siedmich a v druhej - menej. Cievka druhého stupňa je filter a ochrana proti kolísaniu prúdu. Prúd rôznych amplitúd môže viesť k nestabilnému spaľovaniu.

V prípade zvodiča sa nájde doska s rebrami chladiča. Táto doska sa pri spustení vybitia ochladí. Volfrámové elektródy sú niekedy nahradené konvenčnými. Hlavná vec je, že ich priemer je najmenej dva milimetre. Špičky elektród musia byť presne rovnobežné. Pomocou špeciálnej skrutky je možné nastaviť vzdialenosť medzi elektródami.

Na dosiahnutie maximálnej stability je k druhému vinutiu druhej etapy pripojená cievka z akejkoľvek omračovacej pištole. Aby ste to dosiahli, musíte do obvodu zariadenia zapojiť šesťvoltovú batériu. Poskytuje silu tejto cievke.

Prítomnosť batérie umožňuje zabudnúť, že občas je potrebné skontrolovať celé zariadenie a vykonať bežnú údržbu. Prvá kaskáda je spojená s meničom a druhá je pre zvárací horák a obrobok, ktorý sa má zvárať. Puzdro prístroja musí mať vetracie otvory a musí byť vodotesné.

Podmienky používania

Používanie oscilátorov je jednoduché, vyžaduje si však implementáciu viacerých pravidiel. Potom bude práca so zariadením bezpečná, pohodlná a produktívna. Podmienky používania sú nasledujúce:

  • Používanie týchto zariadení je povolené tak vnútri, ako aj vonku.
  • V prípade silného sneženia alebo dažďa je lepšie zdržať sa zapínania zariadenia pri práci vonku.
  • Teplotný režim prostredia by mal byť od -10 do +40 stupňov Celzia.
  • Vlhkosť by nemala byť vyššia ako 98%.
  • Dôrazne sa odporúča nepracovať so zváracím strojom v miestnostiach, kde sa nahromadil prach alebo korozívne plyny, ktoré môžu poškodiť kov alebo izoláciu.
  • Pred zapnutím sa uistite, že existuje uzemnenie.
  • Ochranný kryt prístroja je možné odstrániť iba pri vypnutom stave. Počas zvárania musí byť plášť opotrebovaný.
  • Na pracovnej ploche zvodiča by nemali byť stopy sadzí alebo nečistôt. V prípade kontaminácie očistite špičky zachytávača jemnou šmirgľovou handrou.

Pri montáži oscilátora do meniča vlastnými rukami musíte tiež dodržiavať pravidlá správania s elektrickými zariadeniami. Je nevyhnutné prísne dodržiavať základné pravidlá pre montáž elektrických obvodov a používať iba tie časti, ktoré majú potrebné charakteristiky.
